1. 위상수학적 개념과 양자역학을 통한 부도체의 재정의
일반적으로 부도체는 전기가 통하지 않는 물질을 의미한다. 그러나 이를 양자역학적인 관점에서 바라보면, 전자들이 에너지를 최소화하려는 성질 때문에 가장 낮은 에너지 준위인 ‘지하철’과 같은 공간에 빽빽하게 가득 차서 이동할 수 없는 상태를 뜻한다. 전자가 이동하여 전류가 흐르기 위해서는 더 높은 에너지 준위인 ‘기차’로 올라가야 하지만, 부도체는 이 두 공간 사이의 에너지 격차인 밴드갭(Band gap)이 너무 커서 일반적인 에너지로는 전자가 도약할 수 없다.

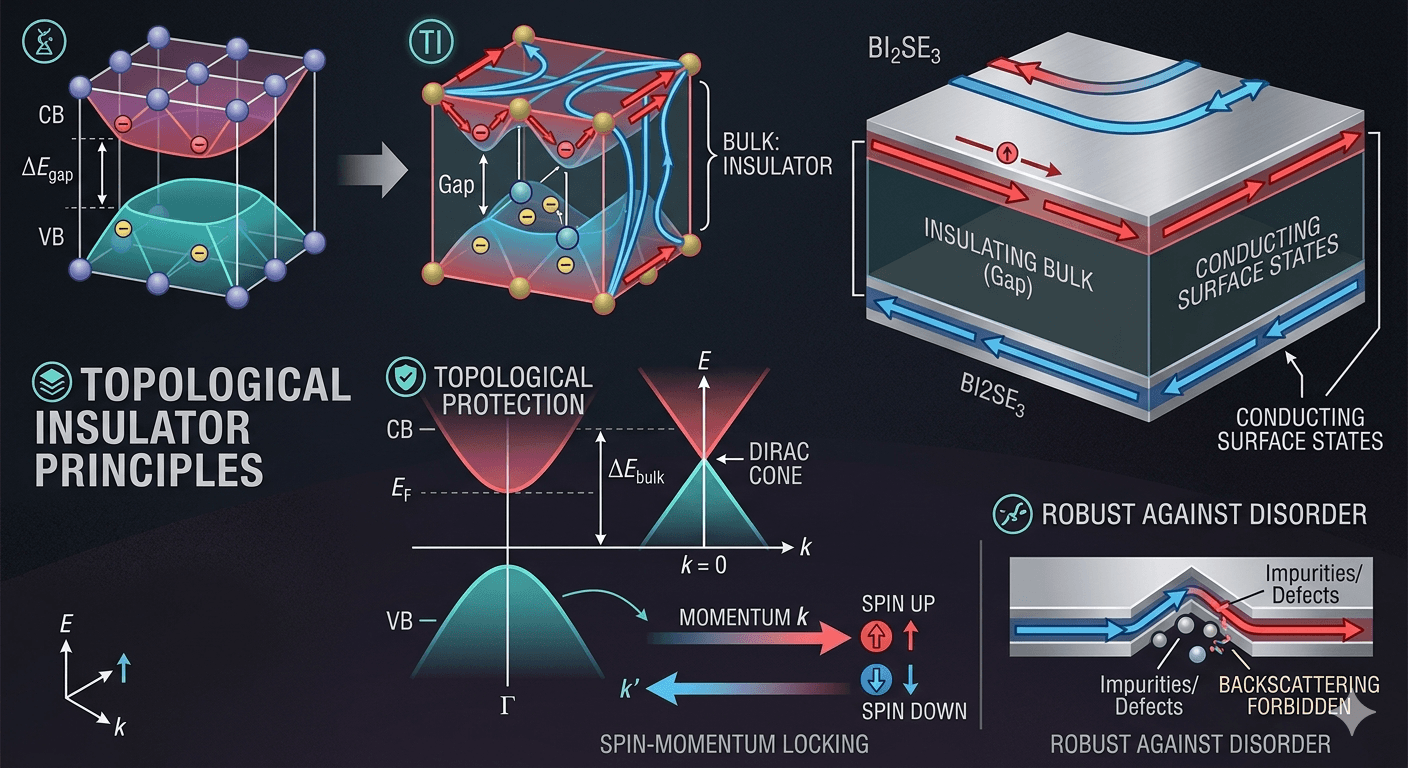

반면 위상 부도체는 이러한 전통적인 분류를 뒤흔드는 독특한 물질이다. 여기서 ‘위상(Topology)’이란 물질을 찢거나 붙이지 않고 연속적으로 변형시켜도 변하지 않는 기하학적 성질, 즉 ‘구멍의 개수’와 같은 정수적인 특성을 다루는 수학의 한 분야이다. 위상 부도체는 물질 내부의 벌크(Bulk) 상태에서는 에너지 밴드갭이 존재하여 전자가 전혀 움직이지 못하는 완벽한 부도체로 작동한다. 그러나 물질의 가장자리인 표면이나 모서리(Edge)에서는 내부의 위상수학적 불변성으로 인해 에너지 밴드가 닫히게 되며, 결과적으로 표면만 전기가 흐르는 도체 상태가 된다. 즉, 수박처럼 겉과 속이 완전히 다른 전기적 성질을 영구적으로 유지하는 신물질이 바로 위상 부도체이다.
2. 양자 홀 효과에서 비롯된 위상 물질의 역사적 발견
위상 부도체의 발견은 물리학 역사상 거대한 전환점이었던 ‘양자 홀 효과(Quantum Hall Effect)’에 뿌리를 두고 있다. 고전적인 홀 효과는 도체에 전류를 흘리고 수직 방향으로 자기장을 걸어주었을 때, 전자들이 로렌츠 힘을 받아 한쪽으로 휘어지며 수직 방향의 전압과 저항이 자기장의 세기에 비례하여 선형적으로 증가하는 현상이다. 그러나 극저온 상태와 극도로 강한 자기장, 그리고 전자가 2차원 평면에만 존재하는 극한의 환경에서는 이 법칙이 깨지게 된다.
이러한 조건에서는 자기장 저항이 부드럽게 증가하는 것이 아니라, 마치 계단처럼 특정 값에서 평탄한 구간을 유지하며 불연속적으로 도약하는 ‘양자 홀 효과’가 나타난다. 이 계단의 높이는 정수 배로 딱 떨어지는 양자화된 특성을 보이며, 그 수식에는 양자역학의 핵심 상수인 플랑크 상수가 명확하게 등장한다. 과학자들은 이 불연속적인 계단식 도약이 위상수학에서 말하는 '구멍의 개수'처럼 연속적인 변형에도 변하지 않는 정수적 성질과 완벽하게 맞닿아 있음을 밝혀냈다. 강한 자기장 속에서 내부의 전자들은 제자리에서 궤도 운동을 하며 전류를 흐르지 않게 만들지만, 물질의 가장자리에 위치한 전자들은 궤도가 잘려 나가면서 자연스럽게 한 방향으로만 전진하는 표면 전류를 형성하게 된다. 이러한 위상수학적 연결고리는 고체물리학의 패러다임을 바꾸는 계기가 되었다.
3. 자기장 없는 스핀 제어와 무저항 전도 기술의 메커니즘
초기의 양자 홀 효과에 기반한 위상 상태는 치명적인 한계가 있었다. 실험을 유지하기 위해 상상할 수 없을 정도로 강력한 외부 자기장과 절대영도에 가까운 극저온 환경이 필수적이었기 때문에 실제 산업에 응용하는 것은 불가능에 가까웠다. 그러나 물리학자들은 외부에서 거대한 자기장을 걸어주지 않더라도, 전자 자체가 가지는 고유한 자성인 ‘스핀(Spin)’과 전자의 궤도 운동이 상호작용하는 ‘스핀-궤도 결합(Spin-Orbit Coupling)’을 이용하면 자발적인 위상 상태를 유도할 수 있음을 찾아냈다.
이 메커니즘을 적용하면 외부 자기장 없이도 물질 내부의 강력한 원자핵 전하와 전자의 빠른 운동이 상호작용하여 내재적인 자기장 효과를 만들어낸다. 그 결과 물질의 표면에서 전자들은 스핀의 방향에 따라 서로 반대 방향으로 충돌 없이 움직이는 독특한 통로를 형성한다. 이렇게 유도된 표면 전류는 양자역학적으로 보호받기 때문에 물질에 불순물이 섞이거나 표면에 물리적인 상처가 생겨 변형이 일어나더라도 끊어지지 않고 일정하게 유지되는 ‘위상학적 불변성’을 가진다. 특히 전자가 이동할 때 다른 원자들과 부딪혀 에너지 손실을 일으키는 ‘저항’이 이론적으로 존재하지 않기 때문에, 초전도체와 유사하게 열 발생이 없는 무저항 전도 기술을 구현할 수 있는 핵심 발판이 된다.
4. 차세대 광학 스위치 및 양자 컴퓨터로의 응용 잠재력
위상 부도체는 단순히 저항이 없는 전선에 머무르지 않고 전자기학과 광학의 한계를 극복할 다양한 미래 기술의 핵심 소재로 주목받고 있다. 대표적인 예로 ‘비스무스 셀레나이드(Bi2Se3)’와 같은 물질이 있다. 이 물질은 내부가 완벽한 부도체라기보다는 에너지 격차가 작은 반도체적 특성을 동시에 지니고 있어서, 특정 파장의 빛을 쬐어주면 내부 벌크 상태의 전자들이 에너지를 얻어 자유롭게 이동할 수 있게 된다. 이를 활용하면 빛을 통해 물질 전체의 전기 전도도를 정밀하게 제어하는 초고속 ‘광학 스위치’나 고성능 ‘광센서’ 개발이 가능하다.
더 나아가 위상 부도체의 제어 원리를 전자가 아닌 빛(광자)에 적용하는 연구도 활발하다. 빛이 물질의 모서리를 따라서만 손실 없이 흐르도록 유도하는 위상 광학 기술을 완성하면, 내부 에너지 소모와 산란에 의한 광손실이 전혀 없는 초정밀 레이저 시스템을 구축할 수 있다. 무엇보다 위상 부도체가 가진 가장 강력한 잠재력은 차세대 '양자 컴퓨터'의 핵심 소자인 큐비트(Qubit)를 구현하는 데 있다. 외부의 미세한 환경 변화나 노이즈에 극도로 취약하여 쉽게 오류가 발생하는 기존 양자 컴퓨터의 한계를, 위상학적으로 완벽하게 보호받아 외부 간섭에 영향을 받지 않는 위상 부도체 기반의 큐비트를 통해 극복할 수 있을 것으로 기대된다.
위상 부도체 기술에 대한 개인적인 비판 및 독자적 평가
위상 부도체는 고체물리학과 수학을 결합하여 물질을 바라보는 시각을 완전히 혁신한 인류의 위대한 지적 성과임이 분명하다. 전자의 이동 저항을 없애 전력 손실을 제로로 만들고, 외부 노이즈로부터 자유로운 양자 큐비트를 형성할 수 있다는 이론적 가능성은 에너지 위기 극복과 초고속 연산 시대의 서막을 여는 것처럼 보인다.
그러나 이 기술이 실험실의 상상을 넘어 인류의 일상적인 상용화 단계로 진입하기에는 여전히 거대한 기술적 장벽과 모순이 존재한다. 가장 큰 비판점은 '상온 및 상압 환경에서의 안정성 확보' 문제이다. 비스무스 셀레나이드 등의 물질이 발견되며 외부 자기장의 제약은 일부 극복해 가고 있으나, 여전히 위상학적 절연 상태의 순수성을 유지하고 내부 벌크 전자의 열적 도약을 막기 위해서는 극저온에 준하는 환경 제어가 요구되는 경우가 많다. 일상적인 전자기기나 노트북, 스마트폰에 열이 나지 않는 소자를 넣기 위해 거대한 냉각 시스템을 상시 가동해야 한다면 이는 본객전도(전력 소모를 줄이려다 냉각에 전력을 더 쓰는 상황)의 모순에 직면하게 된다.
또한, 물질의 표면과 모서리에서만 전류가 흐른다는 특성은 대용량 전력 수송이나 대형 디바이스 적용에 근본적인 구조적 한계를 안겨준다. 전류가 흐르는 단면적이 극도로 제한적이기 때문에, 미시적인 나노 소자나 반도체 칩 안의 미세 회로에는 적합할지 몰라도 거시적인 전력망이나 고출력 기기에는 적용하기 어렵다. 나노 스케일에서 조차 표면의 산화나 공기 중 노출로 인한 화학적 변질이 일어났을 때, 과연 '위상학적 보호'가 실제 거친 외부 환경에서도 완벽히 유지될 수 있을지에 대한 재료공학적 신뢰성 검증이 더 필요하다.
결론적으로 위상 부도체는 아직 완성된 미래 기술이라기보다는 '가능성만 열려 있는 미지의 문'에 가깝다. 양자 컴퓨터의 오류 수정 분야나 초고속 광학 스위치 등 미시적 하이테크 분야에서는 제한적으로 돌파구를 마련할 수 있겠지만, 초전도체처럼 우리 삶의 인프라를 한순간에 바꿀 범용 기술로 자리 잡기까지는 극저온 극복 및 박막 제조 공정의 한계를 해결해야 하는 수십 년의 지난한 연구가 선행되어야 할 것이다.
